適用行業：主要用于職業院校、高校創客創新實驗室等，進行復合多軸數控編程教學和實操培訓，小零件加工等；主要加工鋁合金、銅、塑料及鐵、模具鋼加工。

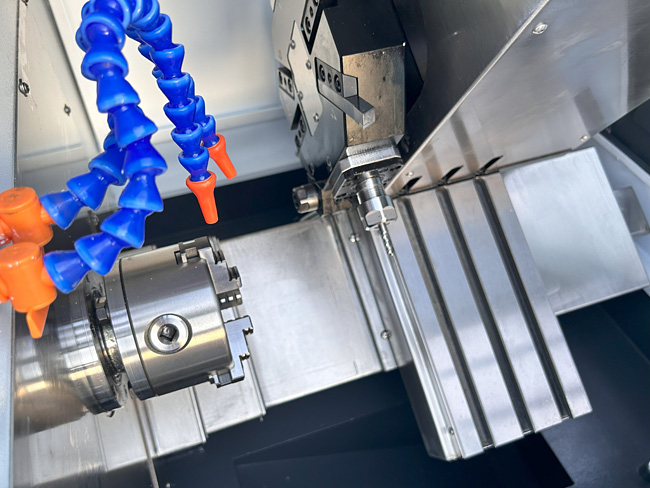

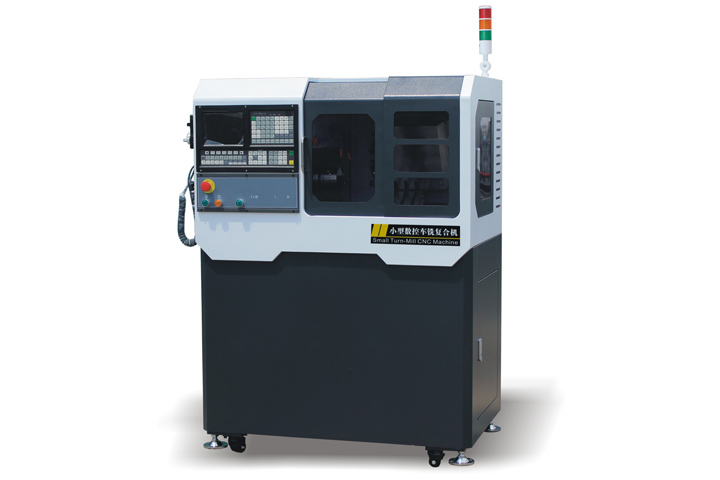

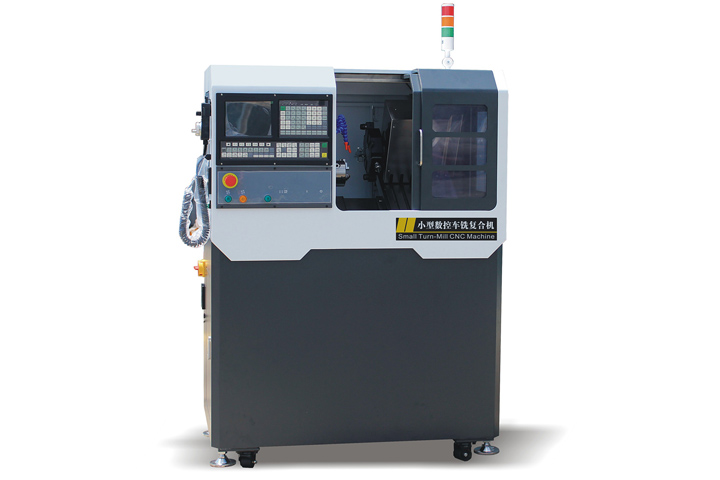

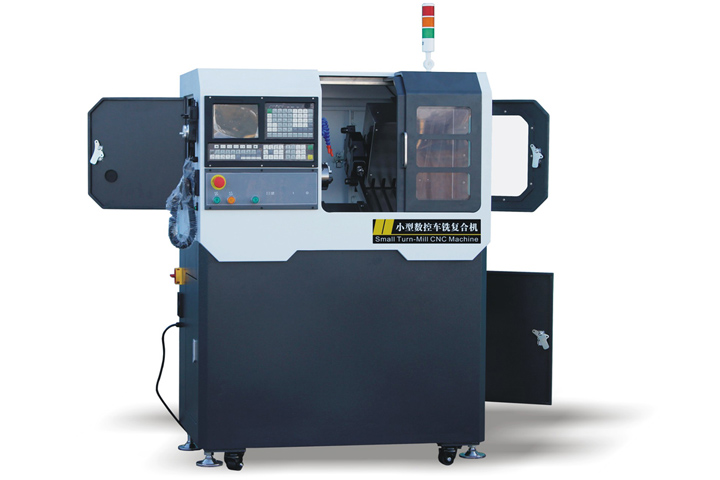

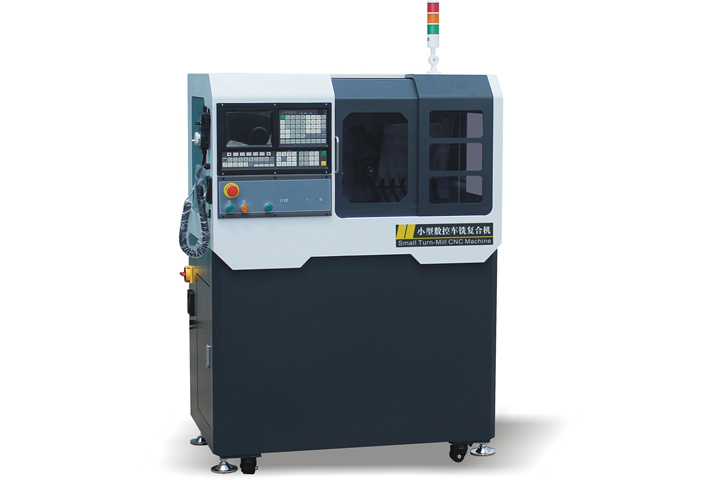

CX200是一款小型車銑復合機床，通過雙動力主軸結構（銑主軸與車主軸）和8工位自動換刀裝置（4個車刀工位、2個銑刀工位、2個鉆中心孔工位），集成車削、銑削、鉆孔、攻絲等多功能于一體，實現一次裝夾完成多工序加工；具有體積小、靜音、重量輕、搬運方便（機床底部帶移動腳輪）；性能穩定、故障率低、維護成本低、鋼性好等優點；配置工業級面板數控系統，XYZ三軸配伺服電機，使用單相220伏電源，帶聯鎖防護裝置，鑄鐵斜床身結構，配置高精密直線導軌和滾珠絲杠，帶工件冷卻液循環系統。

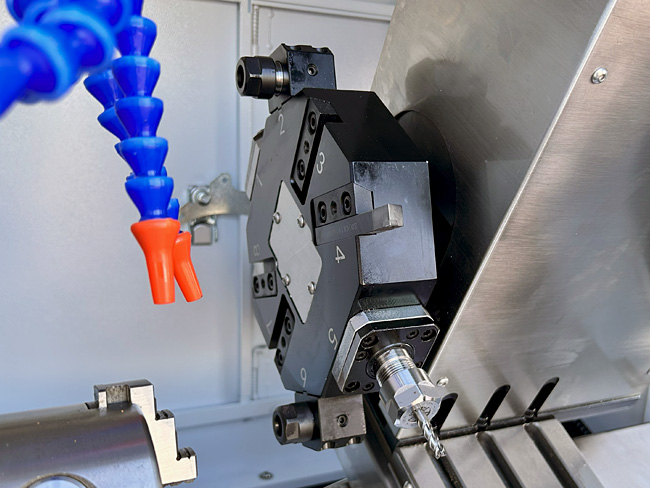

伺服電機驅動，高速、精準、低噪音，8工位自動換刀,Y軸伺服電機通過滾珠絲桿帶動動力刀盤沿Y軸移動，配置動力馬達可實現鉆、銑、車、鏜、攻絲等復雜零件的加工,采用伺服馬達分度，雙向就近換刀，換刀速度快、效率高。

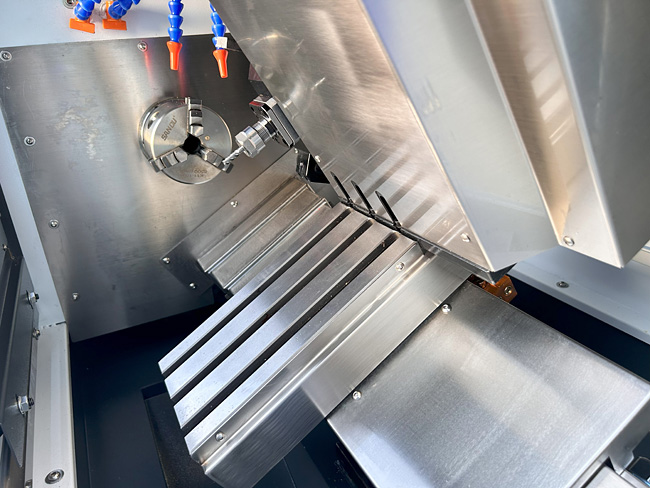

斜床身設計使導軌平面與地平面形成30°傾斜角度，在相同導軌寬度下增加X軸行程，可容納更多刀位，提升加工靈活性，緊湊的斜床身設計減少機床占地面積；可選用三爪卡盤或ER40彈性夾頭夾持工件，帶工件冷卻系統。
集成了高精度控制、多軸聯動、高效自動化、智能監控與柔性生產等關鍵特性，支持車削、銑削、鉆孔、攻絲等復合工藝的統一編程，支持modubus TCP工業協議，與MES、ERP系統無縫集成，實現生產數據實時傳輸。

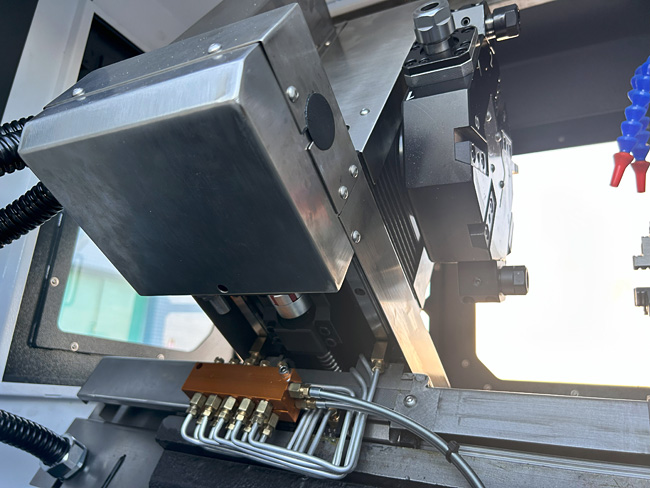

選用高精度工業級直線導軌和C3級研磨滾珠絲杠，運行速度更快更絲滑，精密更高；配有潤滑系統，用于導軌和絲桿的潤滑，提搞機床壽命，保障機床的精度。
床身本體選用優質鑄造材料，鋼性更好，更穩重；具有良好的減震性能，具有良好的尺寸穩定性，?不易變形，?有利于長期保持機床精度，?確保機床的高性能和長期穩定性。

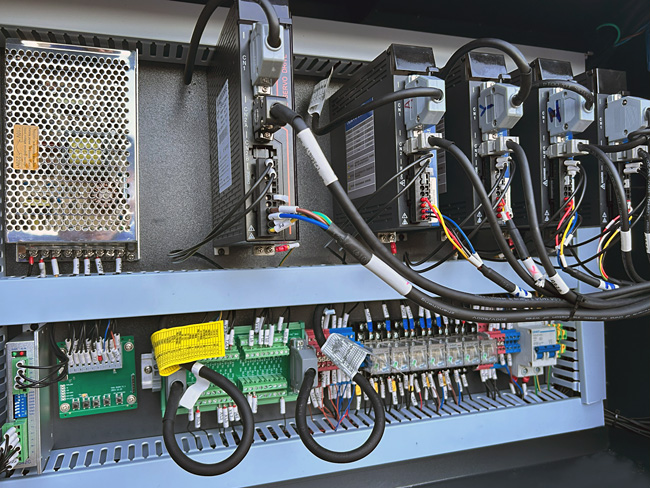

使用220伏單相電源、伺服驅動系統。合理的電路布局降低了因信號傳輸衰減所引起的信噪比下降，從而保證信號正確可靠的傳輸。

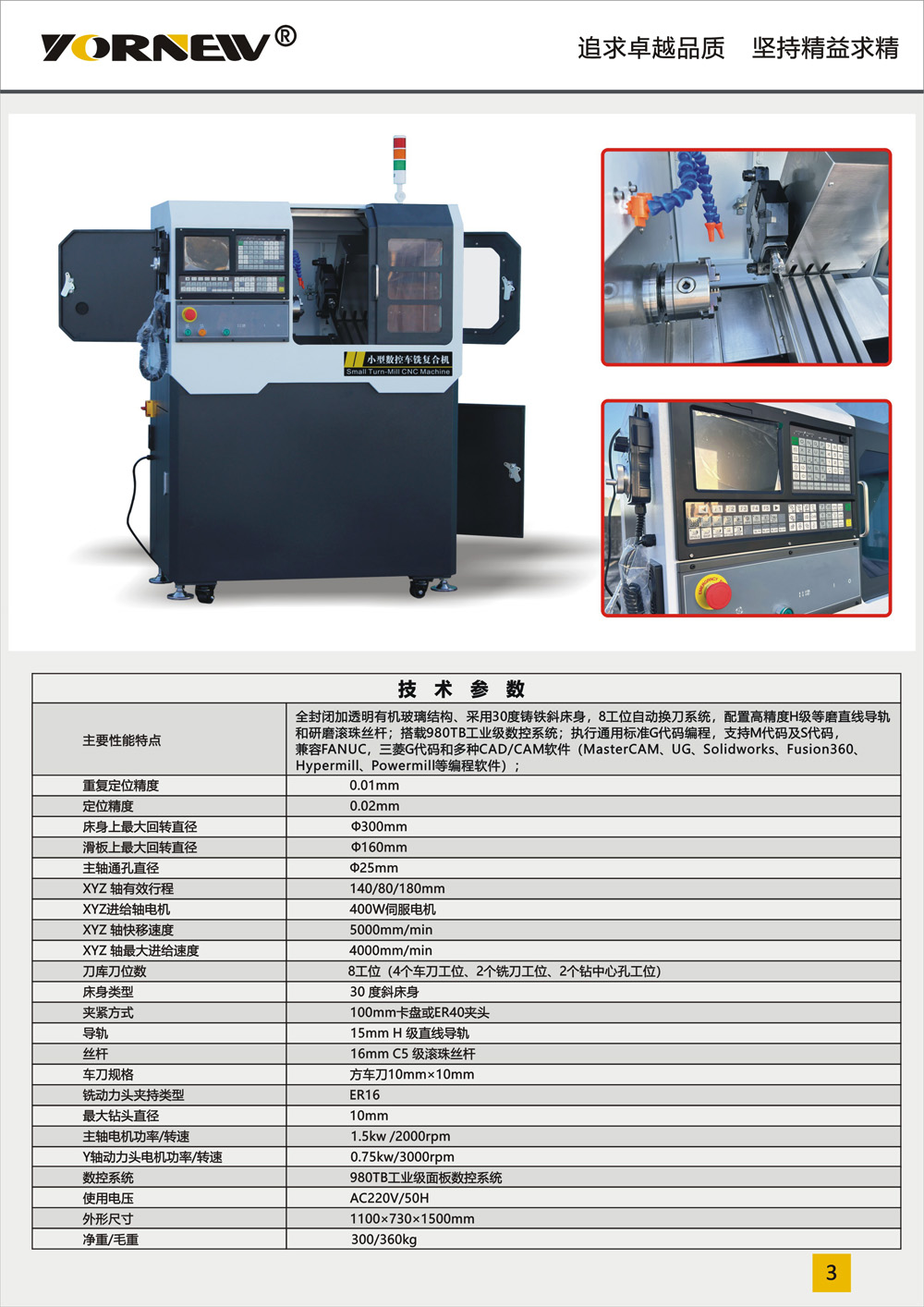

技術參數 |
|
主要性能特點 |
全封閉加透明有機玻璃結構、采用30度鑄鐵斜床身，8工位自動換刀系統，配置高精度H級等磨直線導軌和研磨滾珠絲桿；搭載980TB工業級數控系統；執行通用標準G代碼編程，支持M代碼及S代碼，兼容FANUC，三菱G代碼和多種CAD/CAM軟件（MasterCAM、UG、Solidworks、Fusion360、Hypermill、Powermill等編程軟件）。 |
重復定位精度 |
0.01mm |
床身上最大回轉直徑 |
300mm |
滑板上最大回轉直徑? |
160mm |
主軸通孔直徑 |
25mm |
XYZ 軸有效行程 |
140/80/180mm |
XYZ進給軸電機 |
400W伺服電機 |
XYZ 軸快移速度 |
5000mm/min |
XYZ 軸最大進給速度? |
4000mm/min |
刀庫刀位數 |
8工位（4個車刀工位、2個銑刀工位、2個鉆中心孔工位） |
床身類型 |
30 度斜床身 |
夾緊方式 |
100mm卡盤或ER40夾頭 |
導軌 |
15mm H級直線導軌 |
絲桿 |
16mm C5 級滾珠絲桿 |
車刀規格 |
方車刀10mm×10mm |
銑動力頭夾持類型 |
ER16 |
最大鉆頭直徑 |
10mm |
主軸電機功率/轉速 |
1.5kw /2000rpm |
Y軸動力頭電機功率/轉速? |
0.75kw/3000rpm |
數控系統 |
980TB工業級面板數控系統 |
使用電壓 |
AC220V/50Hz |

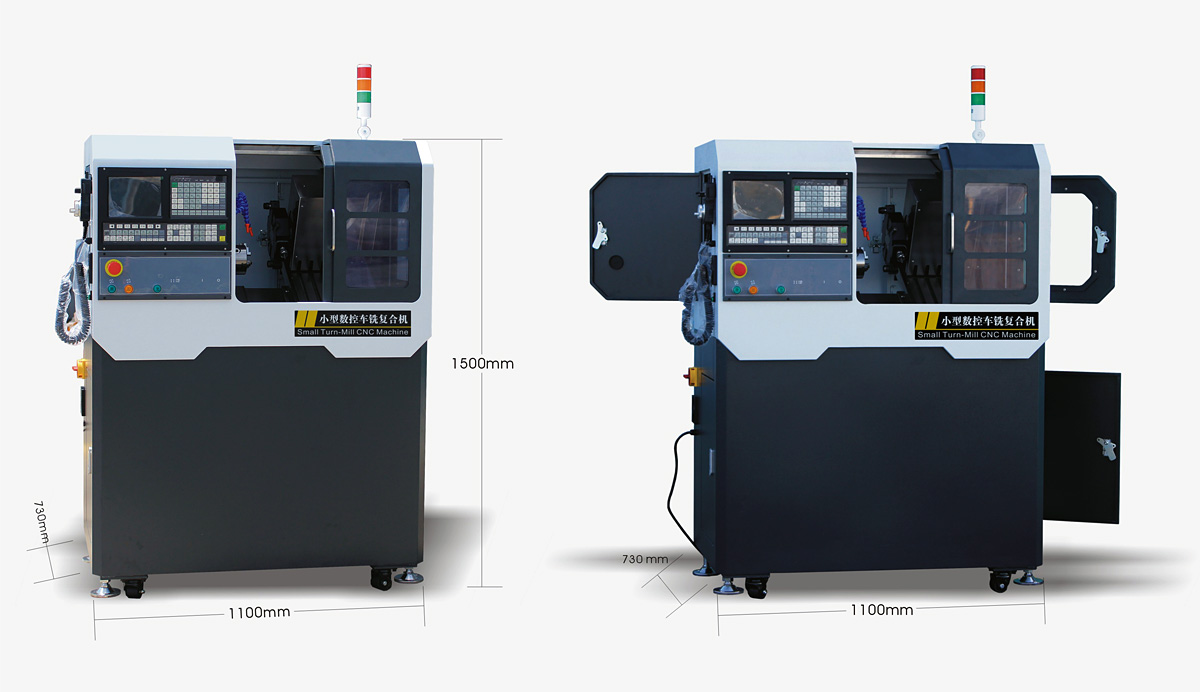

外形尺寸 |
1100×730×1500mm |
凈重/毛重 |
300/360kg |
技術參數 |
|
主要性能特點 |
全封閉加透明有機玻璃結構、采用30度鑄鐵斜床身，8工位自動換刀系統，配置高精度H級等磨直線導軌和研磨滾珠絲桿；搭載980TB工業級數控系統；執行通用標準G代碼編程，支持M代碼及S代碼，兼容FANUC，三菱G代碼和多種CAD/CAM軟件（MasterCAM、UG、Solidworks、Fusion360、Hypermill、Powermill等編程軟件）。 |
重復定位精度 |
0.01mm |
床身上最大回轉直徑 |
300mm |
滑板上最大回轉直徑? |
160mm |
主軸通孔直徑 |
25mm |
XYZ 軸有效行程 |
140/80/180mm |
XYZ進給軸電機 |
400W伺服電機 |
XYZ 軸快移速度 |
5000mm/min |
XYZ 軸最大進給速度? |
4000mm/min |
刀庫刀位數 |
8工位（4個車刀工位、2個銑刀工位、2個鉆中心孔工位） |
床身類型 |
30 度斜床身 |
夾緊方式 |
100mm卡盤或ER40夾頭 |
導軌 |
15mm H級直線導軌 |
絲桿 |
16mm C5 級滾珠絲桿 |
車刀規格 |
方車刀10mm×10mm |
銑動力頭夾持類型 |
ER16 |
最大鉆頭直徑 |
10mm |
主軸電機功率/轉速 |
1.5kw /2000rpm |
Y軸動力頭電機功率/轉速? |
0.75kw/3000rpm |
數控系統 |
980TB工業級面板數控系統 |
使用電壓 |
AC220V/50Hz |
外形尺寸 |
1100×730×1500mm |
凈重/毛重 |
300/360kg |

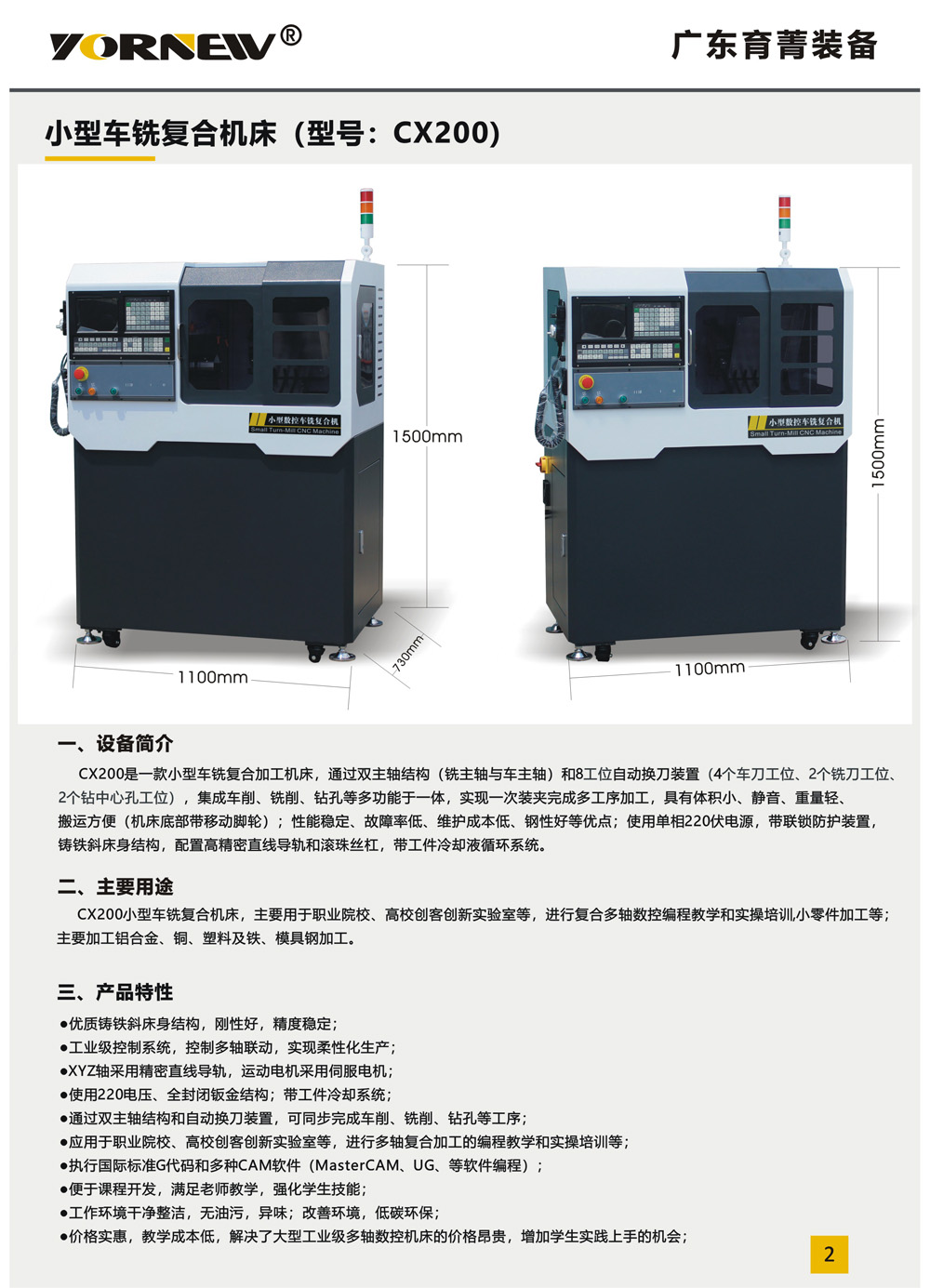

產品彩頁下載
